工业废水处理工程的产业发展至今已经几十个年头了，九游会·J9-官方网作为专业工业废水处理环保公司在业内拥有38年的行业服务经验，做过多个知名项目，包括中石油集团、宝钢集团、美的集团等，丰富的项目施工及运营经验，赢得了客户的良好口碑，现将九游会·J9-官方网站|真人游戏第一品牌项目部在中航集团荣联废水处理模块化系统中关于沉淀池的一些安装心得与沉淀池构造案例和大家做一些案例分享

一：沉淀池的类型与构造

中航集团江苏荣联项目主要是针对业主的电镀废水做达标排放设计，部分废水九游会·J9-官方网站|真人游戏第一品牌进行了回用处理，经处理过的中水经过输送系统再次供给业主电镀生产线进行回用，针对电镀废水的特点，九游会·J9-官方网站|真人游戏第一品牌选择了平流式沉淀池。

平流式沉淀池的特点是构造简单，为长方形水池，一端进水，另外一端为出水。整个系统由由进水区，出水区，沉淀区，缓冲区，污泥区及排泥装置等组成。

1.进水区：进水区的作用：使水流均匀分别在整个断面上，尽量减少扰动。该平流式沉淀池的配水采用了进水挡板及穿孔板进水，入口流速小于25mm/s

2.出水区：出水区由流出槽和挡板组成。流出槽设自由溢流堰，锯齿形堰流出等

3.沉淀区：设计在进水挡板和出水挡板之间

4.缓冲区：为了避免已沉淀污泥被水流搅起以及缓冲冲击负荷，在清水区和污水之间九游会·J9-官方网站|真人游戏第一品牌设计了一个缓冲区

5.污泥区;污泥区目的是贮存，浓缩污泥及排泥

6.排泥装置:综合经济、高效、减少售后的角度考虑九游会·J9-官方网站|真人游戏第一品牌选用了气动隔膜泵

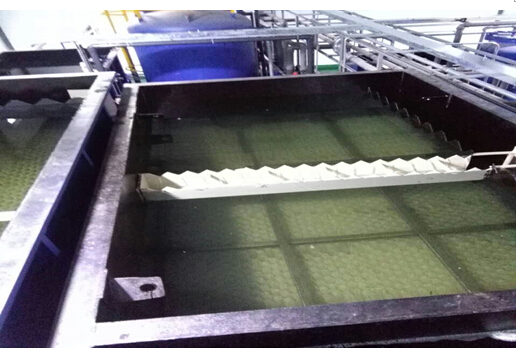

该项目的现场沉淀池（化学镍废水沉淀池）

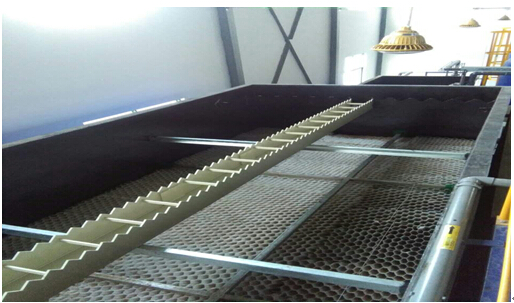

该项目的综合废水沉淀池（下部为缓冲区的斜管）

以上两个沉淀池在设计时均含有溢流堰，图片中pp材质的溢流堰为后增加部分，这样设计增加的原因为：按一般设计理论溢流堰（锯齿形堰）应该安装在沉淀池的长边，而该项目受到空间受限的原因设计安装在短边，装在短边相应的锯齿口少这样单位时间的流出水量大，这样容易把絮体带到下面的中间水池，污泥就没有足够的沉降时间。而现在在长边增加一道溢流堰，这样水流平缓，絮体沉降效果会更好。到中间水池的水会更清澈

在锯齿堰后的出水口（沉淀池到中间水池的出水口）:在出水口九游会·J9-官方网站|真人游戏第一品牌现场又增加了滤网，这样就解决了由于缓冲区的斜管裂掉的塑料块流到中间水池导致泵堵塞的可能性，使泵流量能满负荷运转。

二．竖流式沉淀池

竖流式沉淀池一般为圆形。沉淀池上部呈柱状部分为沉淀区，下部呈截头锥状的部分为污泥区，在两区之间留有缓冲层0.3米

废水从中心管流入，由下部流出，通过反射板的阻拦向四周分布，然后沿沉淀区的整个断面上升，沉淀后的出水由池四周溢出。中心管内的流速设计时不大于100mm/s,末端喇叭口及反射板起消能及折水流向上的作用，沉速超过上升流速的颗粒则向下沉降到污泥斗中，澄清后的水由溢流口的溢流堰溢出池外。

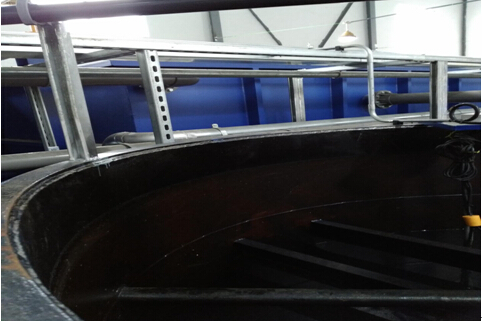

该污泥池溢流口九游会·J9-官方网站|真人游戏第一品牌增加了溢流堰。增加堰的作用为了减小负荷，改善出水水质而设计。以增加出水堰的长度和减小单位堰宽的出水负荷，这样水流平缓不容易带走悬浮絮体

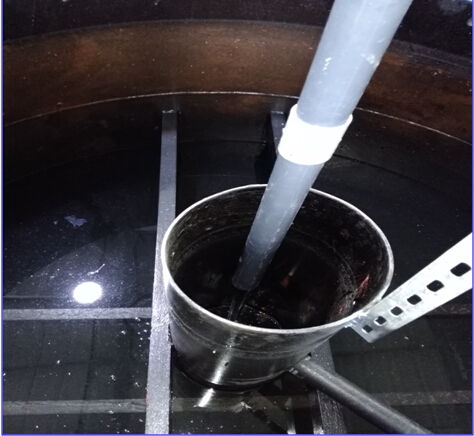

该项目现场沉淀池的进水口直接垂直从中心管上口进入，抬高高度高过前面沉淀池的液面，这样就避免沉淀池的水直接经过隔膜泵流到污泥池（隔膜泵不工作时自流），然后经过污泥池溢流口再流到调节池，导致水往复处理，提高运营成本。

当然在设计时九游会·J9-官方网站|真人游戏第一品牌也会有一些设计小缺陷，图片显示的是该项目的现场污泥池与沉淀池，面前的为污泥池，前方蓝色为沉淀池。受到容积等诸多因素影响，该项目的沉淀池在设计上高过污泥池。导致了项目现场人员增加了一些时间来解决与处理这些问题的产生

以上图片均为九游会·J9-官方网环保在中航集团江苏荣联公司的现场照片，未经授权不得作为其他用途
